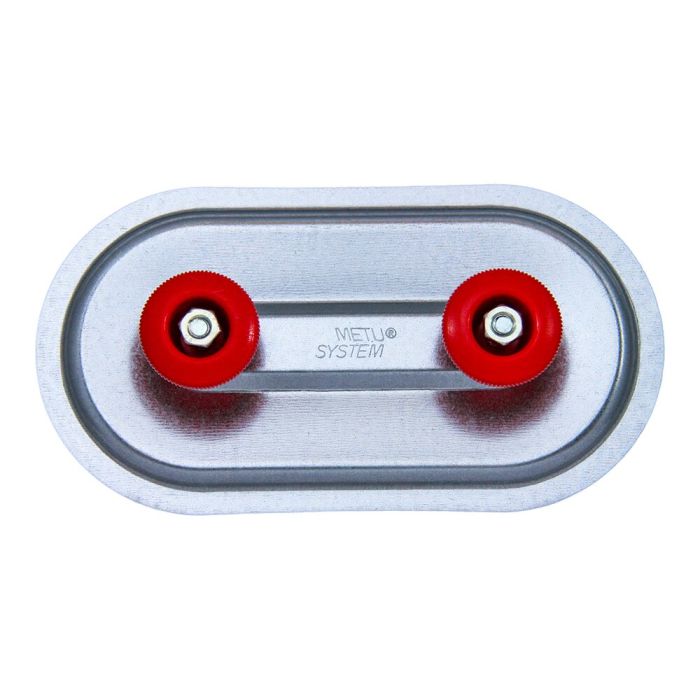

REVISION RD 21 - V2A

Korrosionsbeständiger Edelstahl-Revisionsdeckel für langlebige Luftkanalsysteme

Die REVISION RD 21 – V2A ist eine bewährte Revision aus Edelstahl für eckige, nicht isolierte Luftkanäle. Dieser Revisionsdeckel wurde speziell für den dauerhaften Einsatz im professionellen Luftkanalbau entwickelt. Dank der Kanalwand-Einspannung, bei der die Kanalwand zwischen dem Innen- und Außendeckel eingespannt wird, sowie der integrierten PE-Dichtung erfüllt der Revisionsdeckel die Dichtigkeitsanforderungen nach ATC2 gemäß DIN EN 16798-3. Dies ermöglicht außerdem einen zuverlässigen Zugang für Inspektions-, Wartungs- und Reinigungsarbeiten. Die Ausführung aus Edelstahl V2A bietet eine hohe Korrosionsbeständigkeit und eignet sich besonders für anspruchsvolle Umgebungsbedingungen.

Im Alltag stehen Betreiber, Serviceunternehmen und Kanalbauer häufig vor der Herausforderung, Lüftungsanlagen regelmäßig kontrollieren zu müssen. Dabei darf die Luftdichtheit des Luftleitsystems nicht dauerhaft beeinträchtigt werden. Die REVISION RD 21 – V2A löst dieses Problem durch ihre robuste Konstruktion aus Edelstahl. Sie verfügt zudem über korrosionsbeständige und ergonomische POM-Drehgriffe mit einer maximalen Spannkraft von 1.000 bis 1.500 Nm sowie eine langlebige PE-Dichtung. So bleibt die Revisionsöffnung auch nach vielen Wartungszyklen zuverlässig nutzbar.

Technische Highlights

• Revisionsdeckel aus Edelstahl V2A (1.4301 / ASTM 304)
• Für eckige, nicht isolierte Luftleitungen
• Innen- und Außendeckel aus Edelstahl V2A
• Ausschnittmaß (Öffnung): 200 x 100 mm (RD 21)
• Radius: 50 mm
• Einbauhöhe: ca. 35 mm
• Kanalwandstärke: maximal 5 mm
• Luftdichtheitsklasse: ATC2 nach DIN EN 16798-3 & D nach DIN EN 13779 TÜV NORD
• Zugelassener Über- und Unterdruck: bis ≈ 5.000 Pa
• Temperaturbereich: -70 °C bis +70 °C
• Dichtung: Polyethylenschaum
• Farbe der Dichtung: weiß
• Material Drehgriffe: Polyoxymethylen-Copolymer
• Drehgriff: M8

Top-Vorteile

• Schneller Zugang zu Kanalabschnitten für Inspektion und Reinigung
• Zuverlässige Abdichtung durch geschlossenzelligen, vernetzten Polyethylenschaum
• Korrosionsbeständige und ergonomische Drehgriffe ermöglichen auch nach langer Betriebszeit ein zuverlässiges Öffnen
• Hohe Korrosionsbeständigkeit durch Edelstahl V2A
• Robuste Ausführung für den täglichen Baustellen- und Anlagenbetrieb
• Reduzierung von Leckagen und Energieverlusten
• Saubere, professionelle Revisionslösung für TGA-Projekte

Weitere Vorteile im Überblick

• Wirtschaftliche und langlebige Lösung für Lüftungsprojekte
• Schneller Zugang zu relevanten Wartungsbereichen
• Unterstützt die regelmäßige Inspektion und Hygieneprüfung
• Einfache Integration in eckige, nicht isolierte Luftkanalsysteme
• Standardisierte Abmessung für gängige Anwendungen
• Ideal für Umgebungen mit erhöhten Anforderungen an Korrosionsbeständigkeit

Montage

• Einfache Montage in eckige, nicht isolierte Luftkanäle
• Kanalwand wird zwischen Innen- und Außendeckel sicher eingespannt
• Keine hervorstehenden Schrauben im Griffbereich
• Einbauhöhe RD 21 ca. 35 mm
• Ideal für Neubau, Erweiterung und Nachrüstung bestehender Luftleitungen
• Bei der Montage von Edelstahl-Ausführungen sollten Schrauben und Muttern mit geeigneter Montagepaste behandelt und vorsichtig angezogen werden

Warum eignet sich dieser Revisionsdeckel für Sie?

Wenn Sie eine robuste, luftdichte und montagefreundliche Revision für eckige, nicht isolierte Luftkanäle suchen, bietet die REVISION RD 21 – V2A die passende Lösung. Der hochwertige Revisionsdeckel kombiniert eine korrosionsbeständige Edelstahlkonstruktion mit einer zuverlässigen Revision PE-Dichtung. Das schafft optimale Voraussetzungen für Wartung, Inspektion und den langfristigen Werterhalt von Lüftungsanlagen. Für Fachbetriebe im Luftkanalbau ist diese Revision aus Edelstahl V2A eine wirtschaftliche und praxisgerechte Wahl, insbesondere wenn erhöhte Anforderungen an Beständigkeit und Langlebigkeit bestehen.

Anwendungsszenarien

• Lüftungs- und Klimaanlagen in Gewerbeobjekten
• Büro- und Verwaltungsgebäude
• Industrie- und Produktionshallen
• Öffentliche Einrichtungen
• Schulen, Krankenhäuser und kommunale Gebäude
• Wartungsöffnungen in rechteckigen Luftkanalsystemen
• Anlagenbereiche mit erhöhten Anforderungen an Korrosionsbeständigkeit

Hinweis zum Lieferumfang

• Innendeckel aus Edelstahl V2A
• Außendeckel aus Edelstahl V2A
• Schlossschrauben aus Edelstahl V2A
• Kegelfedern aus Edelstahl V2A
• Anschlagscheiben aus Edelstahl V2A
• PE-Dichtung
• Ergonomische POM-Drehgriffe

Optional erhältlich: Fangseil inklusive M6-Mutter für zusätzliche Sicherheit

PE-Dichtung für zuverlässige Abdichtung im Luftkanalbau

Die integrierte PE-Dichtung besteht aus einem geschlossenzelligen, vernetzten Polyethylenschaum und sorgt für eine zuverlässige Abdichtung zwischen Revisionsdeckel und Kanalwand. Die Dichtung ist in weißer Ausführung erhältlich und verfügt über eine selbstklebende Ausstattung, wodurch eine einfache und saubere Montage unterstützt wird. Darüber hinaus ist das Material REACH-konform und frei von besonders besorgniserregenden Stoffen gemäß den aktuellen REACH-Anforderungen.

Die PE-Dichtung ist für einen Temperaturbereich von-40 °C bis +70 °C ausgelegt und kann kurzfristig Temperaturen von bis zu +80 °C aufnehmen. Dadurch eignet sie sich für zahlreiche Anwendungen in der Lüftungs- und Klimatechnik.

Hinsichtlich der Flüssigkeitsbeständigkeit bietet die PE-Dichtung einen bedingten Schutz gegen Spritzwasser. Für Anwendungen mit erhöhten Anforderungen an die Flüssigkeitsdichtheit sollten die jeweiligen Einsatzbedingungen geprüft und gegebenenfalls alternative Dichtungsvarianten berücksichtigt werden.

Alle Angaben ohne Gewähr. Technische Daten, Abbildungen und Preise können sich ändern und sind unverbindlich. Irrtümer vorbehalten.Die PE-Dichtung ist für einen Temperaturbereich von -40 °C bis +70 °C ausgelegt. Kurzfristig hält sie Temperaturen von bis zu +80 °C stand. Sie eignet sich daher für zahlreiche Einsatzgebiete in der Lüftungs- und Klimatechnik.
