REVISION RD 54 - V2A

REVISION RD 54 - V2A: Sichere & langlebige Revisionsöffnung für höchste Anforderungen im Luftkanalbau

Der Revisionsdeckel RD 54 - V2A löst genau diese Probleme: Er bietet eine dauerhaft dichte, robuste und hygienische Revision speziell für rechteckige, nicht isolierte Luftleitungen. Die massive Edelstahlkonstruktion (V2A / 1.4301) steht für Korrosionsbeständigkeit, Stabilität und gleichbleibende Dichtleistung – selbst bei anspruchsvollen Betriebsbedingungen.

In gewerblichen und industriellen Lüftungsanlagen sind regelmäßige Sichtprüfungen, Reinigungen und Wartungen unverzichtbar. Doch viele Revisionsöffnungen sind schwer zugänglich, undicht oder umständlich zu montieren. Das führt oft zu Ärgernissen für Monteure, Servicepersonal und Einkäufer gleichermaßen.

Technische Highlights

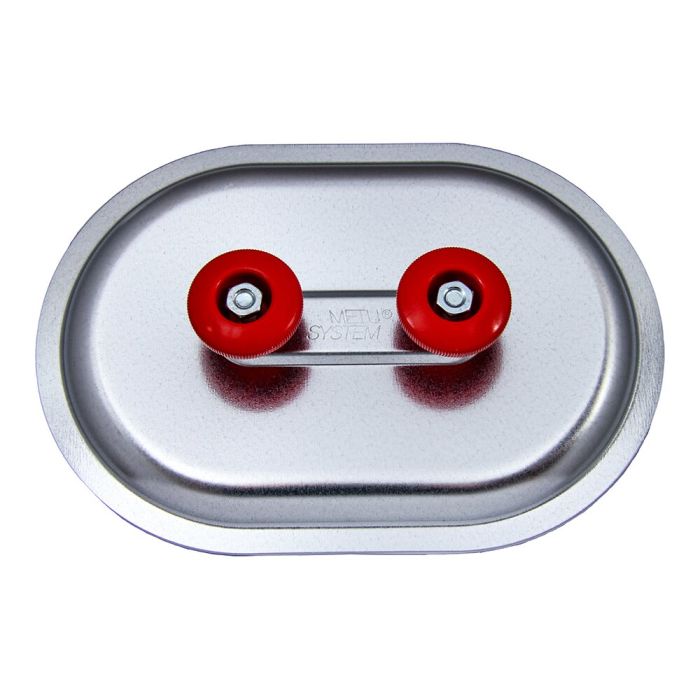

Der Revisionsdeckel besteht aus einem Innen- und Außendeckel, die über zwei kraftvolle Drehgriffe die Kanalwand sicher einspannen. Die PE‑Dichtung sorgt für zuverlässige Abdichtung bis +70 °C und Druckbelastungen bis 2.500 Pa.
Die ovale Revisionsöffnung 500 x 400 mm bietet optimalen Zugang für Inspektionen und Reinigungsarbeiten.
Ergonomische POM‑Griffe ermöglichen eine schnelle, werkzeuglose Montage – selbst bei ungünstigen Einbaulagen.

• Anwendungsbereich: Eckige Luftleitungen
• Material: Aluminium
• Dichtung: Polyethylenschaum (PE)
• Farbe Dichtung: weiß
• Ausschnitt: 500 × 400 mm
• Temperaturbereich: -70 °C bis +70 °C
• Max. Druckbelastung: 2.500 Pa
• Einbauhöhe: ca. 67 mm
• Material Drehgriff: Polyoxymehtylen Copolymer
• Spannkraft der Drehgriffe: 1.000 - 1.500 Nm
• Drehgriff: M8, M10 oder M12

Top-Vorteile

• Edelstahl V2A: korrosionsbeständig & langlebig
• Hohe Dichtheit durch PE-Dichtung
• Werkzeuglose Bedienung durch ergonomische Drehgriffe
• Einfache Montage dank Schablone
• Ideal für Revisionen, Revisionsdeckel RD‑Systeme und Revisionsöffnungen

Weitere Vorteile im Überblick

• Hohe Langlebigkeit dank V2A-Edelstahl minimiert Ersatz- & Folgekosten
• Standardisierte RD‑Abmessungen sind kompatibel mit marktüblichen Luftkanalsystemen
• Verlässliche Dichtheitsklasse für professionelle RLT‑Anlagen
• Große Revisionsöffnung für effizienten Zugang
• Dauerhafte Dichtwirkung auch nach häufigem Öffnen
• Ideal für regelmäßige Inspektionen und Hygieneanforderungen

Montage

• Schneller, sauberer Einbau durch mitgelieferte Schablone
• Keine vorstehenden Schrauben und somit verletzungsarm und montagefreundlich
• Stabile Spannkraft der Drehgriffe für sicheren Sitz

Warum eignet sich diese Revisionsöffnung für Sie?

Der Revisionsdeckel RD 54 - V2A ist die zuverlässige Lösung für alle, die hohe Betriebssicherheit, einfache Montage und langlebige Materialqualität erwarten. Eine technisch ausgereifte Revision für Betriebe, die Wert auf Effizienz und Qualität im Luftkanalbau legen.

Anwendungsszenarien

• Inspektionsöffnungen in rechteckigen Luftkanälen
• Revisionsöffnungen für RLT- und TGA-Anlagen
• Wartungs- & Reinigungszugänge für gewerbliche und industrielle Lüftungssysteme
• Einsatz in hygienisch sensiblen Bereichen
